應用概述

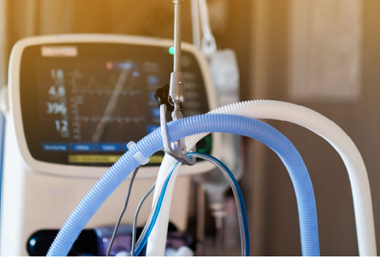

呼吸衰竭患者通常需要呼吸機輔助將空氣吸入和排出肺部。當患者的氣管泄漏時，呼吸機無法測量升壓和流速，此時呼吸機需要一個準確可靠的壓力傳感器對泄漏故障監測并報警。

在呼吸機的開發、制造、檢驗和校準過程中，需對壓力值進行嚴格的測量和控制，以確保良好的性能。該測試方法應保證壓力傳感器長期、穩定、準確地測量患者的呼吸，同時還要保證壓力閥正確切換進氣和呼氣。


在這種應用背景下，測量設備必須檢查氣源和壓力傳感器之間的壓力損失。必須確保傳感器準確測量切換時間，以保證呼氣和吸氣之間切換時閥門正確運行。

不僅如此，還必須檢查閥門打開或關閉時的壓力水平，并定期校準測量裝置以保持設備的性能。


解決方案

01、橫河MT300數字壓力計因其高精度和快速測量的能力而滿足應用的需求。MT300基于橫河專有硅諧振傳感器實現高精度測量。振蕩器處于真空中，減少了振動能量的分散，使其免受外部環境和濕度的影響。再加上單晶硅優異的靈活性，使其能夠獲得高品質因數。



02、MT300-G03（200kPa規格型號）是該應用的最佳選擇。它的主要特點之一是可以直接顯示醫療設備中常用的單位mmHg和mmH2O，這意味著可以直接讀取和比較這些值。它還可以通過USB線將內存中的數據導入PC。

03、MT300的測量精度為0.01%F.S, 適合產品開發和生產線中驗證設備性能和小壓力損失。

04、MT300可實現最快20ms高采樣間隔捕獲呼吸進程。不僅如此，還可以調整捕捉閥門的開閉壓力值以及壓力突變值。

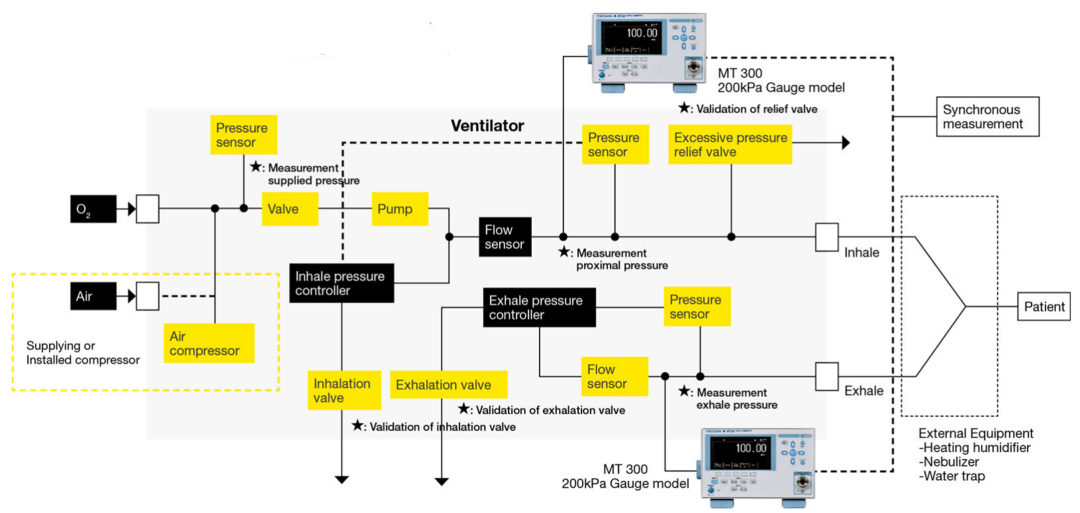

05、2臺MT300通過同步線可以同步測量吸入壓力和呼出壓力，這是檢查閥門切換時壓力變化行之有效的辦法。

06、MT300具有較高的靜壓耐受能力（200kPa規格型號最大允許輸入500kPa)，適用于各種場合。D/A輸出功能可以將壓力值傳輸給記錄儀等設備。
