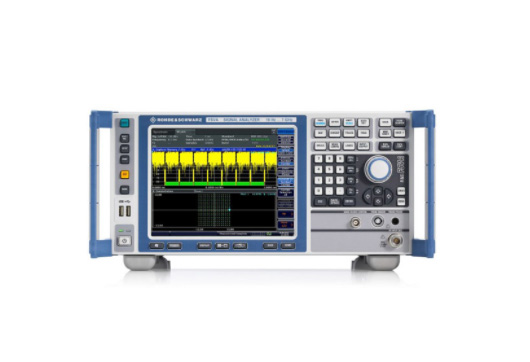

1.頻率分析儀簡介

        實際上，它們都是指頻譜分析儀，它是一種檢查電信號頻譜結構的工具。用于測量信號失真、調制、頻譜純度、頻率穩定性和互調失真。

2.使用頻譜分析儀的注意事項

        （1）信號輸入大小的調整

        如果頻譜分析儀的輸入過高，頻譜分析儀會產生非線性失真，測試結果會因失真而產生誤差；如果信號電平過低，可能會被分析儀的噪聲所覆蓋，無法正確測量信號，從而減小測量的動態范圍。因此，在使用后必須清楚了解信號的輸入范圍，正確選擇輸入衰減

        輸入射頻信號時，請注意電纜特性阻抗與儀器輸入阻抗的匹配，否則信號失配會造成衰減和測量誤差。在有線電視系統之中，電纜的特性阻抗通常為75Ω， 分析儀的輸入阻抗通常在50%之內Ω 至75Ω 在他們間選擇。因此，正確選擇分析儀的輸入阻抗以減小測量誤差

        （2）選擇分辨率帶寬

        在頻譜分析儀之中，頻率分辨率是一個非常重要的概念。它由之中頻濾波器的帶寬決定。這個帶寬決定了儀器的分辨率帶寬bwres。如果濾波器的帶寬為100Hz，則譜線的頻率為100Hz。如果在濾波器的帶寬頻率范圍之內出現兩條譜線，則不可能檢測出這兩條譜線是不同的頻率分量，但無論有多少條譜線，都會測量出頻率范圍之內的能量。因此，對于兩條密切相關的譜線，分辨率取決于濾波器的寬度。

        在實際測量過程之中，應正確選擇頻率分辨率帶寬，既不能將不必要的信號混入測量信號之中，頻譜分析儀之中信號檢測器。

        信號檢測器的選擇包括峰值檢測和采樣檢測，其中峰值檢測是一種常見的類型。中頻濾波器的輸出連接到檢測器，檢測器產生與之中頻級輸出的交流信號電平成比例的直流電平。我們可以根據不同的信號測量指標選擇不同的檢測方法，如測量信號電平時的峰值檢測和測量噪聲時的采樣檢測。

      （3）頻譜分析儀之中垂直標度

        的選擇，由于信號電平變化較大，通常采用對數標度。檢測器后面有一個對數放大器，它根據對數函數對信號電平進行壓縮，即對于輸入電平幅值V，輸出電壓幅值為LGV，可以大大減小檢測器檢測到的信號電平變化，同時，以分貝為單位的對數垂直刻度將根據用戶進行校準。另外，線性垂直尺度可以根據不同的信號選擇，它所代表的信號范圍很小

     （4）視頻濾波器帶寬的選擇

        視頻濾波器是低通濾波器，它可以減少探測器輸出的噪聲變化，顯示一些被掩蔽的接近背景噪聲的信號。如果要測量噪聲，視頻濾波器也可以幫助穩定測量

        使用寬帶視頻濾波器時，噪聲波動較大。當使用窄帶視頻濾波器時，波動會大大減小。兩種噪聲的平均值相同，但噪聲波動不同。因此，我們可以根據測試信號的類型來選擇視頻濾波器的帶寬。例如，當測試信號只是噪聲信號時，窄帶視頻濾波器可以平滑這些噪聲信號的波動。如果選擇寬帶視頻濾波器，會受到噪聲的影響，從而影響測量精度。
